Descripción
Características Generales
El LinkIQ-KIT de Fluke Networks es una solución avanzada de comprobación diseñada para verificar el rendimiento de cables hasta 10 Gb/s y resolver problemas de conectividad de red activa. Esta herramienta utiliza mediciones basadas en frecuencia para calificar el ancho de banda del cableado desde 10BASE-T hasta 10GBASE-T, asegurando que los enlaces cumplan con los requisitos de rendimiento establecidos por los estándares IEEE. A diferencia de los probadores de transmisión básicos, el LinkIQ garantiza que el enlace soporte la velocidad indicada mediante pruebas de carga real y diagnósticos de red precisos.
Especificaciones del Kit y Accesorios

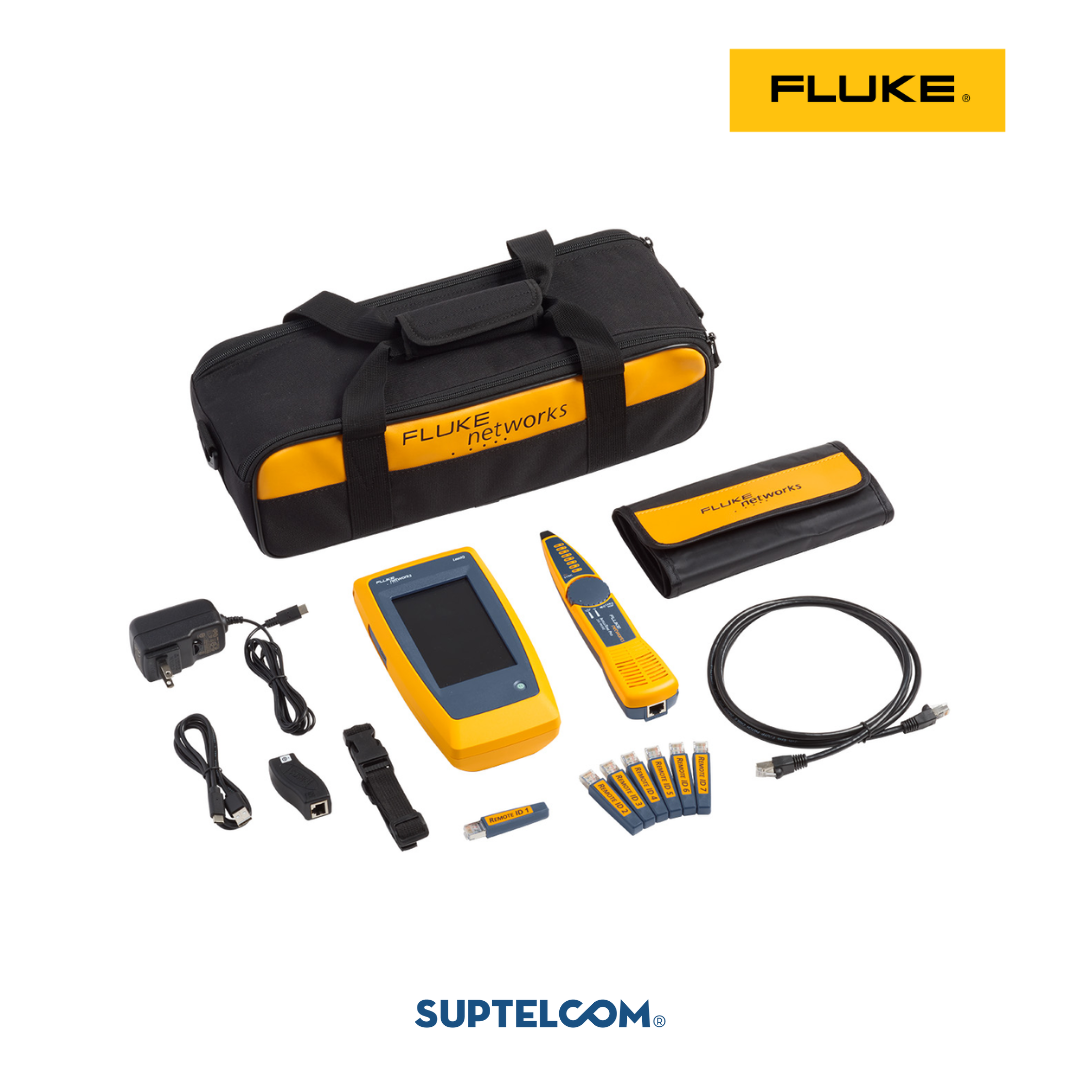

- Componentes del Kit: Este paquete integral incluye la unidad principal LinkIQ, identificadores remotos del número 1 al 7, una sonda IntelliTone™ para localización, cables de carga USB-C, patch cord Cat6A y un maletín de transporte tipo Duffle Bag.

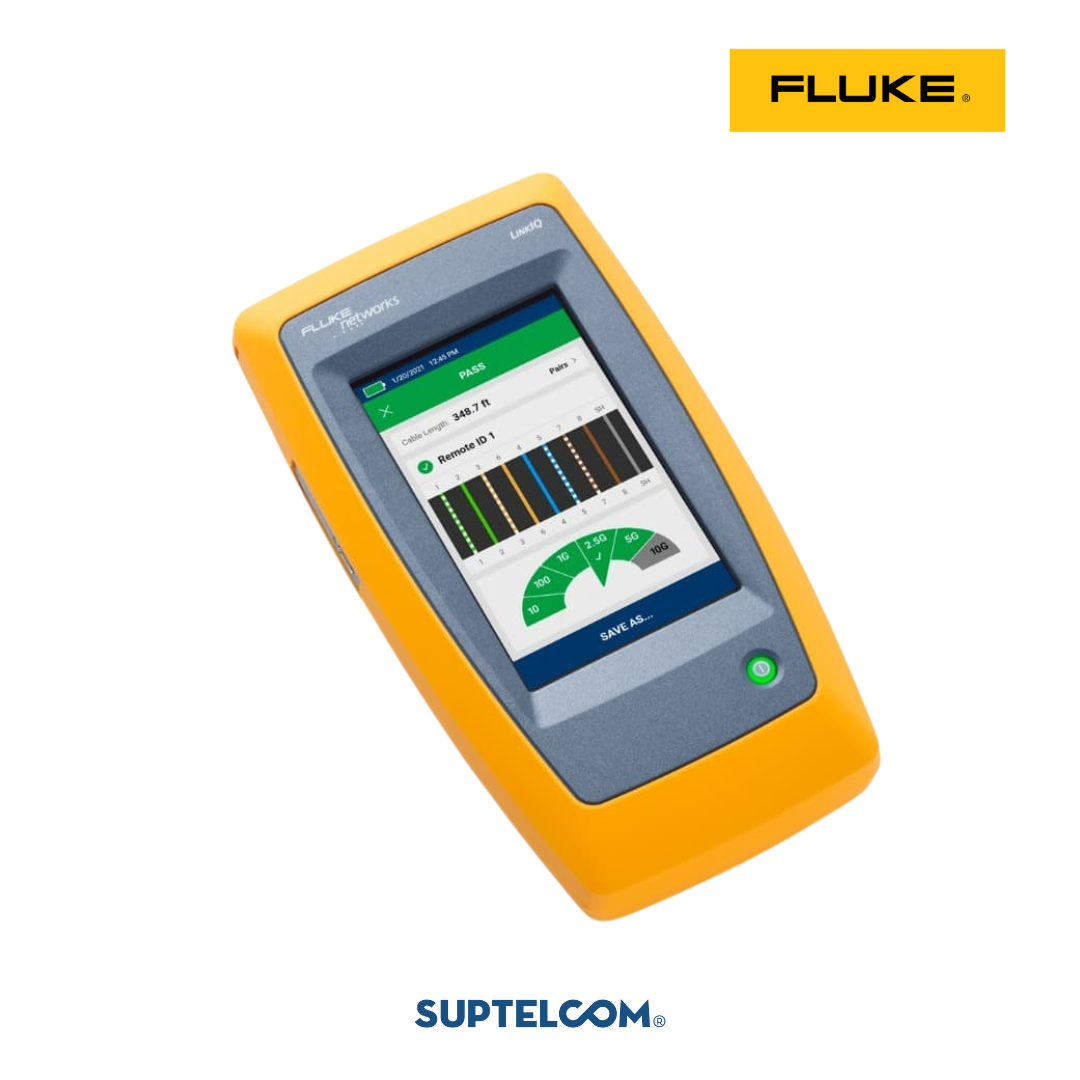

- Pantalla y Manejo: Posee una pantalla táctil capacitiva a color de gran formato que permite una navegación intuitiva mediante gestos.
- Autonomía: Equipado con una batería de ión de litio de 3.6 V y 6400 mAh que ofrece una duración típica de 8 horas.
- Interfaz de Usuario: El sistema operativo es compatible con múltiples idiomas, incluyendo español, inglés, francés y alemán.
Pruebas de Cableado y Localización
- Validación de Rendimiento: Califica la capacidad del cable para soportar velocidades de 10, 100 Mbps, y 1, 2.5, 5 o 10 Gbps.
- Mapa de Cableado Inteligente: Identifica fallas comunes como pares divididos, cortocircuitos, cables abiertos y proporciona la distancia exacta a la falla.
- Medición de Longitud: Capaz de medir tramos de cable de hasta 305 metros (1000 pies).
- Localización mediante Tonos: Genera tonos digitales y analógicos compatibles con las sondas IntelliTone™ o Pro3000™ para rastrear cables en paredes o armarios de telecomunicaciones.
Diagnóstico de Red Activa y PoE
- Información del Switch: Negocia con el switch conectado para mostrar el nombre del dispositivo, la dirección IP, el número de puerto, la dirección MAC y la VLAN configurada.
- Conectividad IP: Realiza pruebas de ping para verificar la respuesta de puertas de enlace (Gateway) y servidores DNS, identificando tiempos de respuesta y pérdida de paquetes.
- Análisis de PoE: Certificado por la Ethernet Alliance, el equipo realiza una prueba de carga real para verificar la potencia disponible (hasta Clase 8 – 90W) y el voltaje entregado bajo carga.
Gestión de Resultados y Documentación
- Almacenamiento Interno: Permite guardar hasta 1,000 resultados de pruebas directamente en el equipo con nombres descriptivos.
- Software LinkWare™ PC: Los datos pueden exportarse a través del puerto USB-C para generar informes profesionales en formato PDF, utilizando la plataforma estándar de la industria de Fluke Networks.
