Descripción
Características Generales

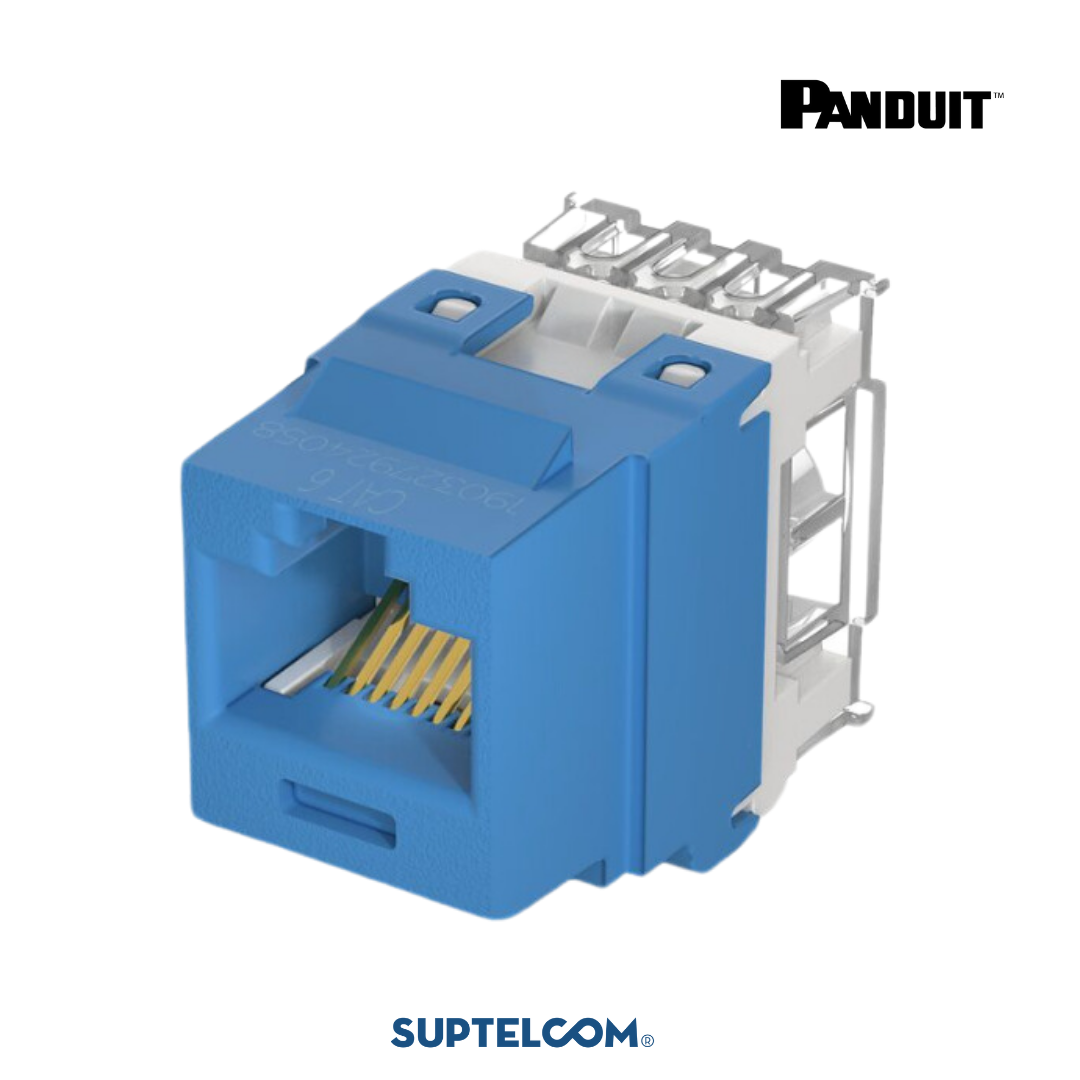

El módulo jack NK688MBU es un componente de conectividad Categoría 6/Clase E de 8 posiciones y 8 cables, diseñado para terminaciones de cable de par trenzado no blindado (UTP). Este dispositivo cumple con los requisitos de los estándares ANSI/TIA-568.2-D e ISO 11801, garantizando un soporte óptimo para aplicaciones que operan en frecuencias de hasta 250 MHz. Su diseño robusto y versátil permite una instalación eficiente en entornos de red de alta demanda.
Especificaciones Mecánicas y de Materiales
- Estilo de Terminación: Sistema de impacto estilo 110 (Punchdown).
- Material del Cuerpo: Fabricado en polímero ABS de alto impacto con clasificación de flamabilidad UL 94V-0.
- Contactos del Módulo: Enchapado en oro de 50 micropulgadas sobre níquel para asegurar una conductividad superior.
- Compatibilidad de Calibre: Soporta conductores de cobre sólido o trenzado de 22 a 26 AWG.
- Aislamiento del Conductor: Compatible con diámetros de aislamiento de hasta 0.048 pulgadas.
Estándares y Cumplimiento Técnico
- Seguridad y Normativa: Cumple con las certificaciones UL 1863 y CAN/CSA-C22.2 (Archivo E129886).
- Interoperabilidad: Satisface los requisitos de la norma ANSI/TIA-1096-A para conectores modulares.
- Soporte Energético: Clasificado para aplicaciones Power over Ethernet (PoE) de hasta 100 vatios (IEEE 802.3bt tipo 4).
- Sostenibilidad: Producto conforme a la directiva ambiental RoHS.
Dimensiones y Operación
- Formato de Montaje: Diseño estilo Keystone estándar para integración universal en herrajes de red.
- Rango Térmico: Operativo en temperaturas desde $-10^{circ}C$ hasta $65^{circ}C$.
- Vida Útil: Testeado para resistir un mínimo de 750 ciclos de inserción de plug.
- Identificación: Etiquetas universales integradas para esquemas de cableado T568A y T568B.
