Descripción
Características generales

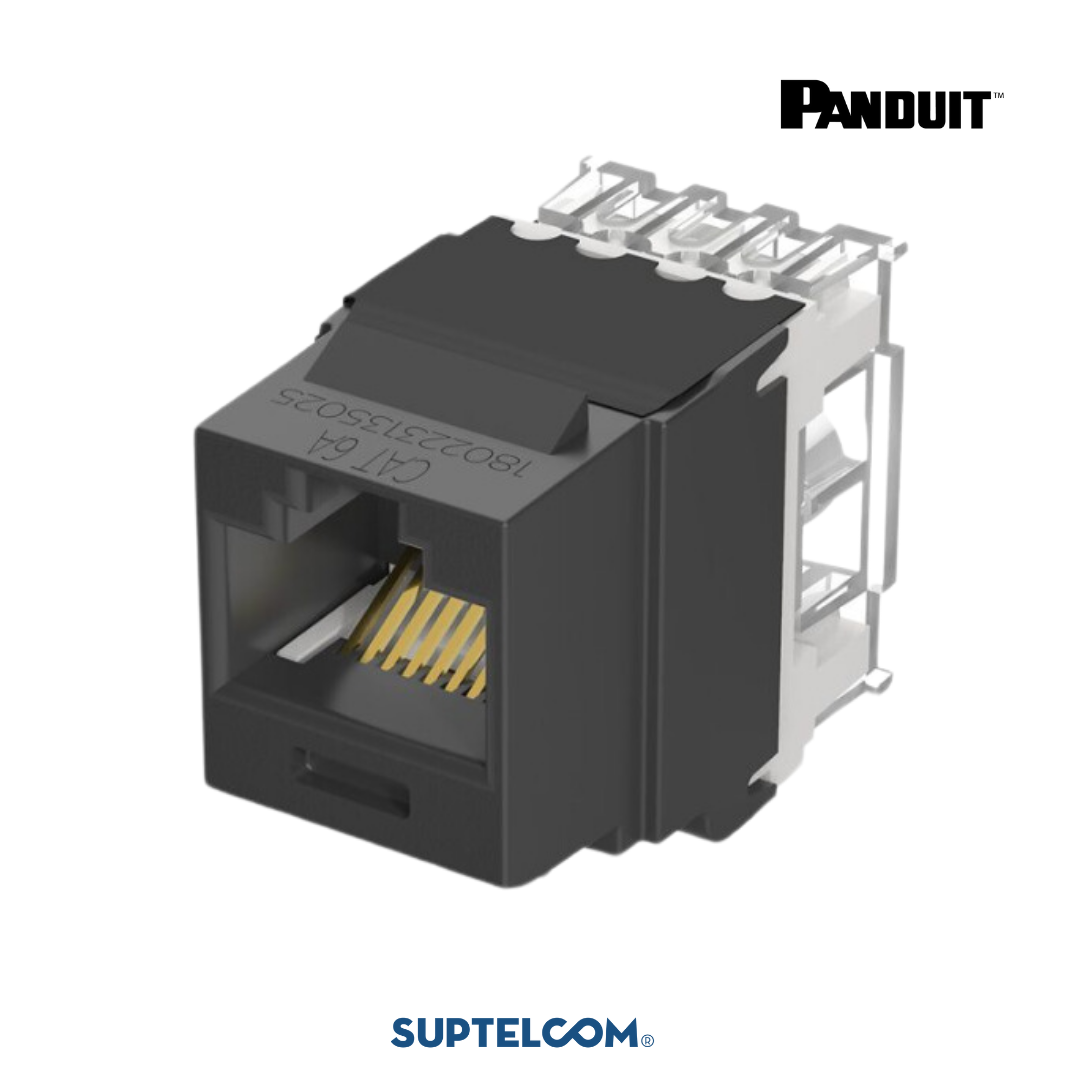

El módulo jack NK6X88MBL forma parte de la serie NetKey® de Panduit, diseñado para ofrecer un rendimiento superior en redes de alta velocidad. Este componente de Categoría 6A / Clase Ea de 8 posiciones está optimizado para terminar cables de 4 pares trenzados sin blindaje (UTP) de calibre WG 22-26. Es una solución rentable y confiable para organizaciones que requieren asegurar el cumplimiento de los estándares de ancho de banda más exigentes del mercado actual.
Diseño y construcción
- Color y Acabado: Este modelo específico se presenta en color negro (identificado por el sufijo BL).
- Tecnología de Supresión: Utiliza una innovadora tecnología de foil de aluminio dividido que brinda un desempeño de alien crosstalk superior, permitiendo instalaciones de alta densidad.
- Contactos de Alto Rendimiento: Cumple con el estándar ANSI/TIA-1096-A, con contactos enchapados en 50 micropulgadas de oro para un rendimiento eléctrico óptimo.
- Identificación y Trazabilidad: Cada módulo cuenta con serialización individual y números de control de calidad para una trazabilidad total a futuro.
- Esquema de Cableado: Incluye una etiqueta universal con esquemas T568A y T568B codificados por colores para facilitar la terminación.
Compatibilidad y modularidad
- Sistema Keystone Universal: Los módulos entran y salen a presión de todos los faceplates NetKey, paneles de parcheo modulares y cajas de montaje en superficie.
- Versatilidad de Movimientos: Su diseño modular permite realizar movimientos, adiciones y cambios de forma rápida y sencilla.

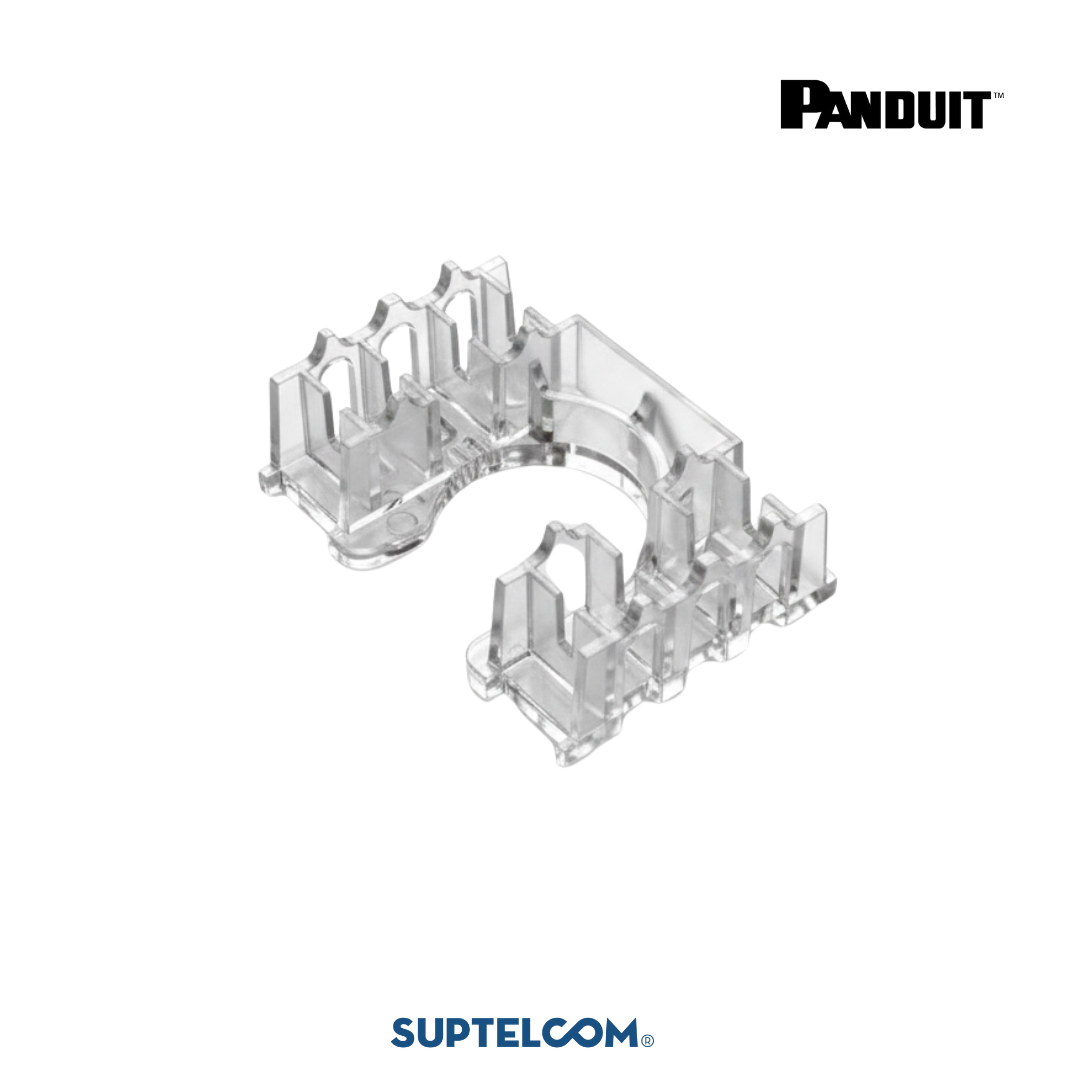

- Terminación Estándar: Utiliza el estilo de terminación de impacto (punchdown) tipo 110, estándar en la industria, e incluye una tapa de retención de cables.
Especificaciones técnicas y certificaciones
- Desempeño de Estándares: Supera los requisitos de canal ANSI/TIA-568.2-D Categoría 6A e ISO 11801 Clase Ea en frecuencias de hasta 500 MHz.
- Soporte PoE/PoH: Cumple con IEEE 802.3af/at y 802.3bt (tipo 3 y 4), soportando aplicaciones de alimentación por HDBaseT de hasta 100 vatios.
- Resistencia Ambiental: Opera en un rango de temperatura de -10°C a 75°C.
- Seguridad y Flama: Clasificación UL 1863 y UL 2043, lo que lo hace adecuado para su uso en espacios de tratamiento de aire (plenum).
- Durabilidad Mecánica: Probado para resistir más de 2500 ciclos de acoplamiento de plug y más de 20 ciclos de terminación.
Herramientas de instalación recomendadas
Para asegurar un rendimiento óptimo, se recomienda el uso de las siguientes herramientas de Panduit:
- Herramienta de Impacto: PDT110.
- Base de Punchdown: NKSPB.
- Herramienta de Terminación Rápida: JackRapid+.
- Preparación de Cable: Herramienta de corte CWST y desforradora CJAST.
Aplicaciones
Este módulo es ideal para proyectos de infraestructura de red que exigen alta confiabilidad en sectores críticos como:
- Entornos financieros y bancarios.
- Instituciones de salud y centros hospitalarios.
- Centros educativos y universidades.
- Centros de datos que requieren aplicaciones de alto ancho de banda.
