Descripción
Características Generales

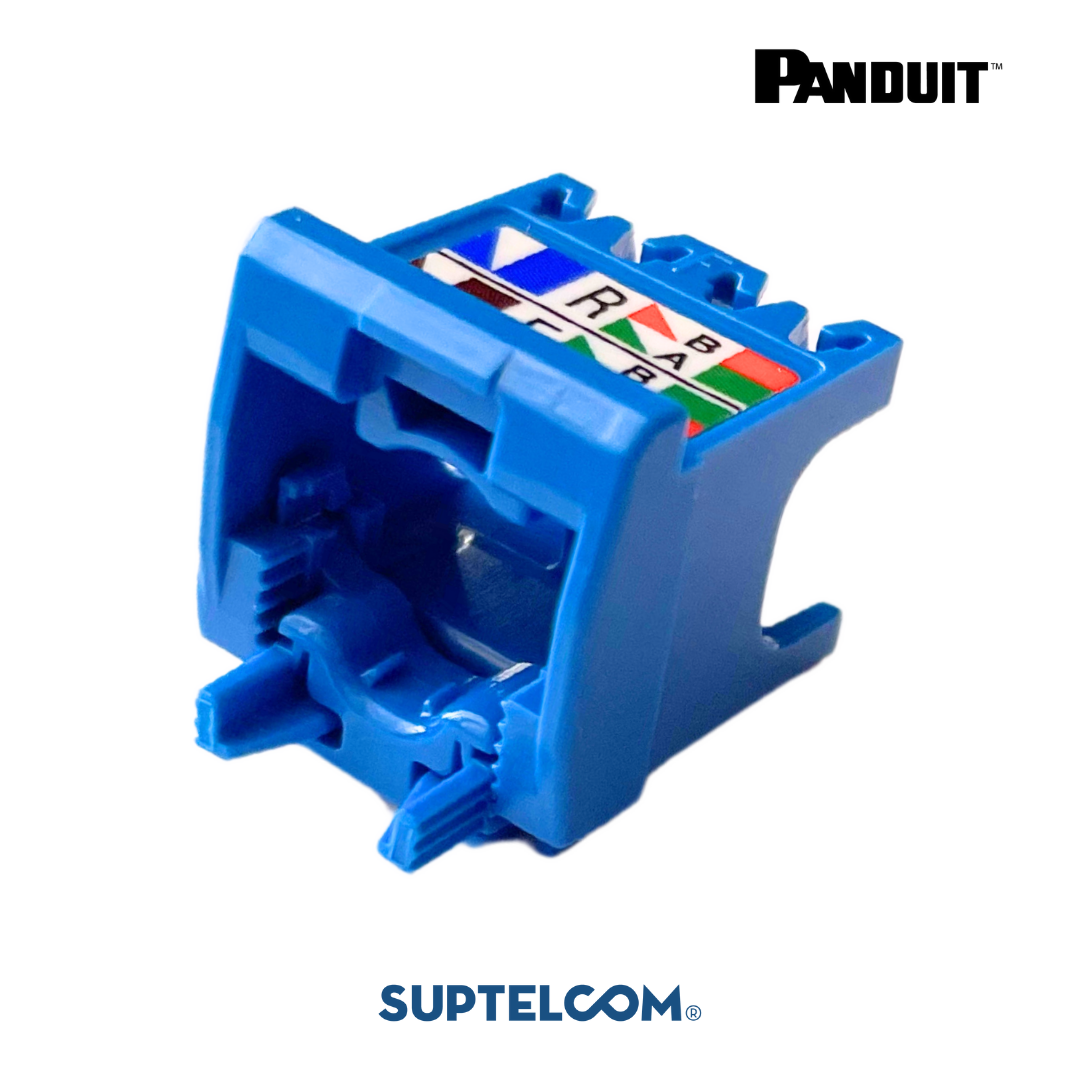

El módulo jack CJ6X88TGBU es un componente fundamental para redes de ultra alta velocidad Categoría 6A/Clase EA. Está diseñado para terminar cables de par trenzado de 4 pares sin blindaje, ofreciendo un margen de rendimiento superior para aplicaciones 10GBASE-T. Su diseño modular Mini-Com™ garantiza una flexibilidad total, permitiendo su instalación en una amplia gama de faceplates, paneles de parcheo y cajas de montaje en superficie de Panduit.
Especificaciones Mecánicas y de Materiales
-
Tipo de Conector: UTP (Unshielded Twisted Pair).
-
Tecnología de Terminación: Estilo TG (Giga-TX™) que minimiza el destrenzado de los pares y reduce el tiempo de instalación.
-
Material de la Carcasa: Plástico ABS de alto impacto con clasificación de flamabilidad.
-
Material de los Contactos: Enchapado en oro de 50 micropulgadas sobre níquel para una integridad de señal óptima.
-
Compatibilidad de Calibre: Acepta conductores de cobre sólido o multifilar de 22 a 26 AWG.
-
Color: Azul
Rendimiento Eléctrico y Transmisión
-
Rendimiento de Canal: Excede los requisitos de ANSI/TIA-568.2-D e ISO 11801 para Categoría 6A hasta 500 MHz.
-
Supresión de Ruido: Diseño interno optimizado para mitigar el Alien Crosstalk y asegurar la estabilidad en transmisiones de 10 Gbps.
-
Soporte Energético: Clasificado para aplicaciones de alimentación a través de Ethernet PoE, PoE+ y PoE++ (IEEE 802.3bt) de hasta 100 vatios.
-
Fiabilidad: Testeado para un mínimo de 750 ciclos de inserción.
Estándares y Operación
-
Formato de Montaje: Compatible con el sistema modular Mini-Com™ de Panduit.
-
Cumplimiento de Seguridad: Listado UL 1863 y conforme a la normativa ANSI/TIA-1096-A.
-
Rango Térmico de Operación: Diseñado para funcionar entre $-10 C° a 65 C°
-
Sostenibilidad: Producto conforme a la directiva ambiental RoHS.
Aplicaciones Recomendadas
-
Redes 10 Gigabit Ethernet (10GBASE-T) en oficinas corporativas.
-
Infraestructuras de red en centros de datos de alta densidad.
-
Conexión de puntos de acceso inalámbricos Wi-Fi 6/7 y estaciones de trabajo de alto desempeño.
-
Implementaciones de cableado estructurado que requieren una administración modular y escalable.
