Pruebas de certificación de fibra óptica: los parámetros que todo instalador debe dominar antes de entregar un proyecto
Un enlace que funciona el día de la entrega puede fallar semanas después. La diferencia entre un proyecto bien entregado y una bomba de tiempo está en la documentación de pruebas. Aquí te explicamos qué medir, con qué equipo y por qué importa.
Entregar un proyecto de fibra óptica sin documentación de pruebas no es entregar un proyecto: es dejar una bomba de tiempo. Un enlace que «funciona» el día de la entrega puede degradarse semanas después por una conectorización mal ejecutada, un empalme con pérdida excesiva o una fibra con microcurvaturas invisibles al ojo humano.
La diferencia entre un instalador que cobra por metro de cable y uno que cobra por calidad certificada está en una sola cosa: los reportes de medición.
En esta guía técnica te explicamos cuáles son los parámetros críticos que debes medir, qué equipo necesitas para cada prueba y por qué las marcas que usas —Panduit en infraestructura, Fluke Networks en medición— determinan si tu proyecto pasa o falla una auditoría.
¿Por qué certificar una red de fibra óptica y no solo «probarla»?
Muchos instaladores confunden probar con certificar. Una prueba básica te dice si hay luz al otro lado. Una certificación te dice si esa red cumple con estándares internacionales (TIA-568, ISO/IEC 11801) y si puede soportar las aplicaciones para las que fue diseñada: 10G, 40G, 100G Ethernet, o los protocolos que exige un data center de alta disponibilidad.

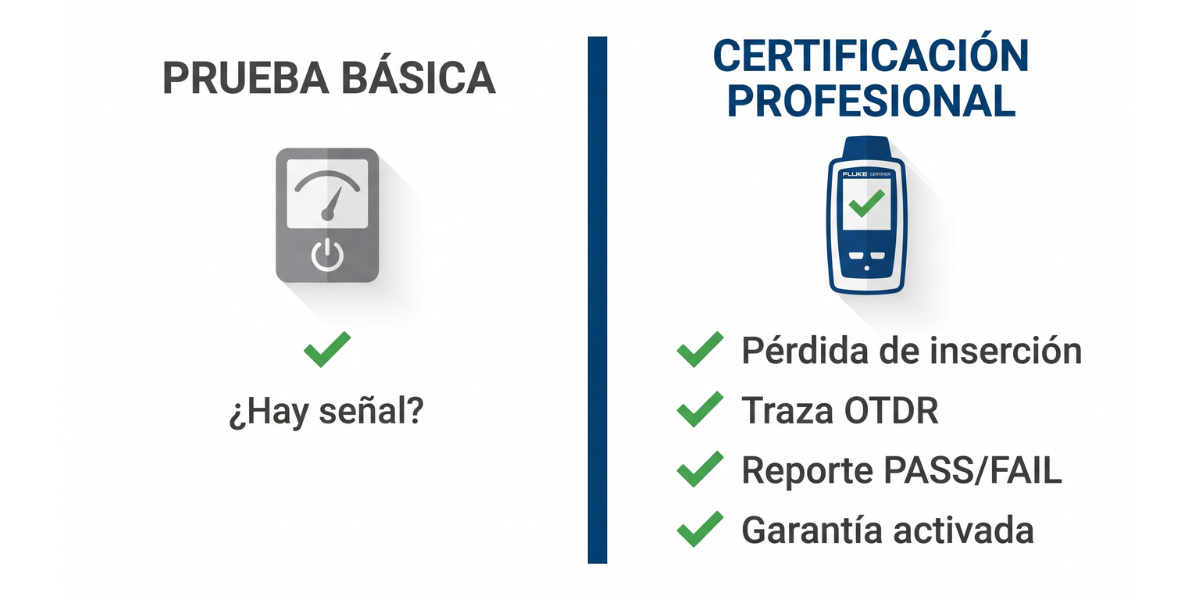

Prueba básica vs. certificación profesional: no son lo mismo.
Certificar es obligatorio cuando:
- ▸ El cliente exige la garantía extendida de canal del fabricante (como el programa de garantía Panduit).
- ▸ El proyecto será auditado por una fiscalización técnica.
- ▸ La red soportará equipos activos de alta velocidad: switches core, SAN storage, equipos de ISP.
- ▸ Se trata de infraestructura crítica: data centers, plantas industriales, backbone de campus universitario.
Dato clave: La garantía extendida de Panduit para sistemas de fibra óptica exige que las pruebas sean realizadas con equipos de precisión certificados por el fabricante. Un reporte generado con un power meter básico no es válido para activar esa garantía.
Los 5 parámetros críticos que debes medir en fibra óptica
Estos son los valores que determinan si tu instalación cumple o no. Cada uno tiene su equipo, su estándar y su límite.
Pérdida de Inserción (Insertion Loss)
Es la cantidad de señal óptica que se pierde al atravesar un enlace completo: conectores, empalmes, metros de fibra. Se mide en decibeles (dB) y es el parámetro más básico pero también el más crítico.
Causas: suciedad, mala alineación, curvaturas Equipo: OLTS — Fluke OFP / VersivPérdida de Retorno / Reflectancia (ORL)
Mide cuánta señal óptica regresa hacia la fuente por reflexiones en conectores y empalmes. Una reflexión alta puede interferir con equipos láser y degradar toda la red.
Conector PC: mín. 20 dB Conector APC (8°): mín. 60 dBTraza OTDR
El OTDR es el «radar» de la fibra óptica. Envía pulsos de luz y analiza los reflejos para crear un mapa visual del enlace: detecta empalmes, conectores, curvaturas, roturas y su ubicación exacta en metros.
Longitud total del enlace Ubicación y pérdida por evento Equipo: Fluke OptiFiber Pro OTDRLongitud del enlace
Aunque parece trivial, documentar la longitud exacta de cada tramo es parte de la certificación. Verifica que el tendido fue ejecutado conforme al diseño, sin loops ocultos, y que el presupuesto óptico de la aplicación no será superado.
Equipo: OTDR — precisión ±1 metroPotencia óptica recibida (Power Level)
Se mide con un power meter en el extremo receptor y se compara contra el rango de potencia que acepta el equipo activo (transceiver, switch, router). Si la potencia está fuera de rango, el enlace será inestable aunque «pase» la pérdida de inserción.
Unidad: dBm Equipo: Power Meter ópticoResumen: parámetros, equipos y límites
| Parámetro | Qué mide | Equipo necesario | Límite típico TIA | Nivel TIA |
|---|---|---|---|---|
| Pérdida de Inserción | Pérdida total del enlace | OLTS / Fluke OFP-100 o Versiv | ≤ 0.75 dB/conector | Nivel 1 |
| Pérdida de Retorno (ORL) | Reflexión hacia la fuente | OTDR / Reflectómetro | ≥ 60 dB (APC) | Nivel 2 |
| Traza OTDR | Mapa completo del enlace | Fluke OptiFiber Pro OTDR | Según estándar aplicable | Nivel 2 |
| Longitud del enlace | Metros reales de fibra | OTDR (±1 metro) | Según diseño de red | Nivel 1 |
| Potencia óptica | Nivel de señal en receptor | Power Meter óptico | Según equipo activo (dBm) | Nivel 1 |

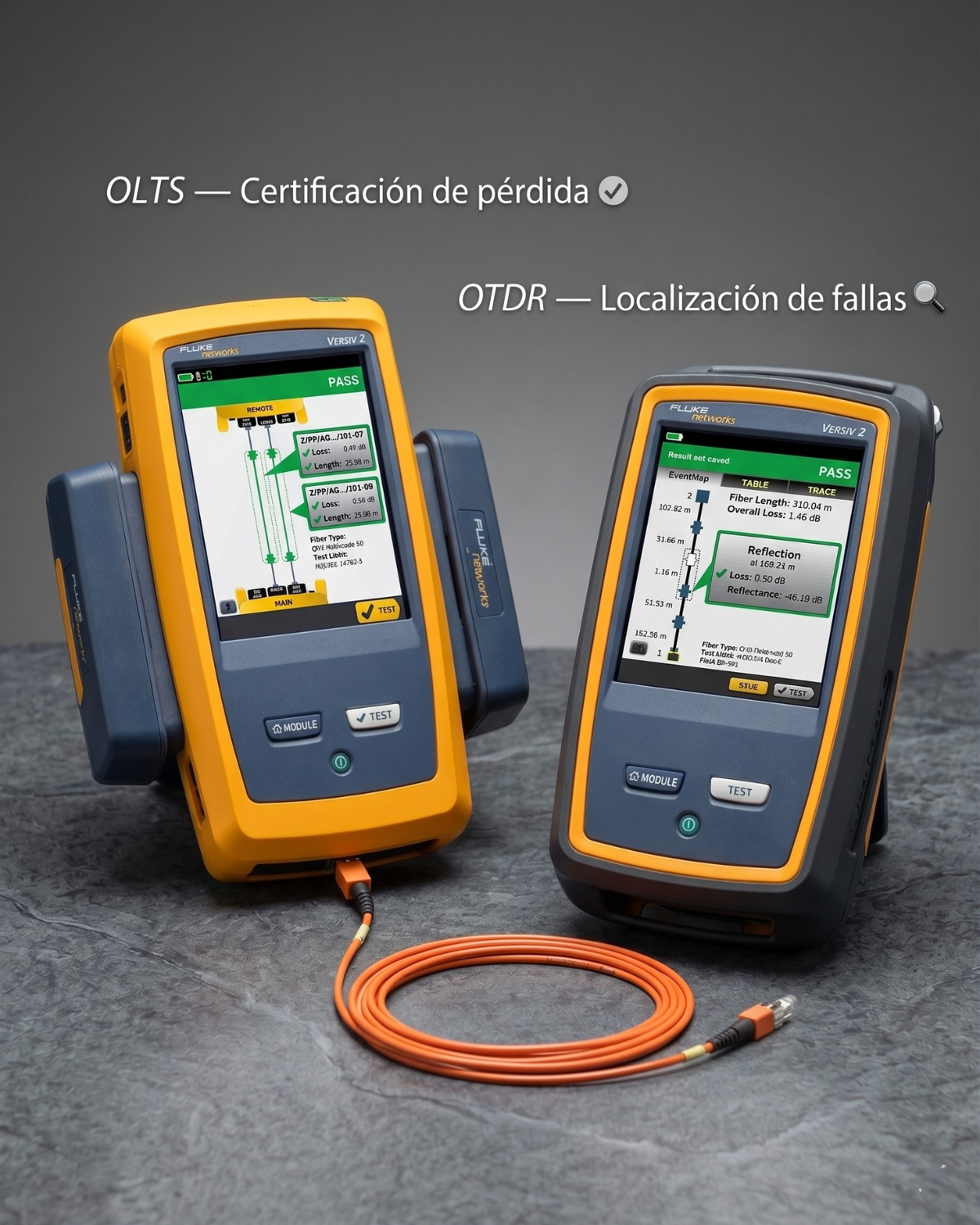

OTDR vs OLTS — ¿cuándo usar cada uno?
Una pregunta frecuente entre instaladores. La respuesta corta: no son excluyentes, son complementarios. Cada uno responde preguntas distintas.
- Certificas pérdida de inserción de enlace completo (TIA Nivel 1)
- Red de corta distancia en edificio o campus
- El cliente necesita reporte básico de pérdida por canal
- El proyecto no requiere localizar eventos individuales
- Necesitas localizar el origen exacto de una falla
- El enlace supera los 500 metros o tiene múltiples empalmes
- Se requiere certificación Nivel 2 para garantía de fabricante
- El proyecto será auditado o fiscalizado
Data centers · ISP backbone · Plantas industriales · Proyectos que activan garantía extendida Panduit
El rol de Panduit: la fibra que exige medición de precisión
No toda la fibra óptica disponible en el mercado es igual. La fibra Panduit —disponible en categorías OM3, OM4 y OS2— está diseñada para cumplir las especificaciones más exigentes de los estándares internacionales. Pero esas especificaciones solo pueden ser verificadas con equipos de medición de precisión.
El círculo de la garantía
Los programas de garantía extendida de canal Panduit —que pueden alcanzar los 25 años en sistemas certificados— requieren que los reportes de instalación sean generados por equipos homologados. El Fluke Versiv es uno de los certificadores aceptados dentro de estos programas.
Esto significa que al adquirir fibra Panduit y equipos Fluke a través de Suptelcom, el instalador tiene todo lo necesario para entregar un proyecto con garantía de fabricante activa — una propuesta de valor que muy pocos competidores pueden ofrecer en Ecuador.

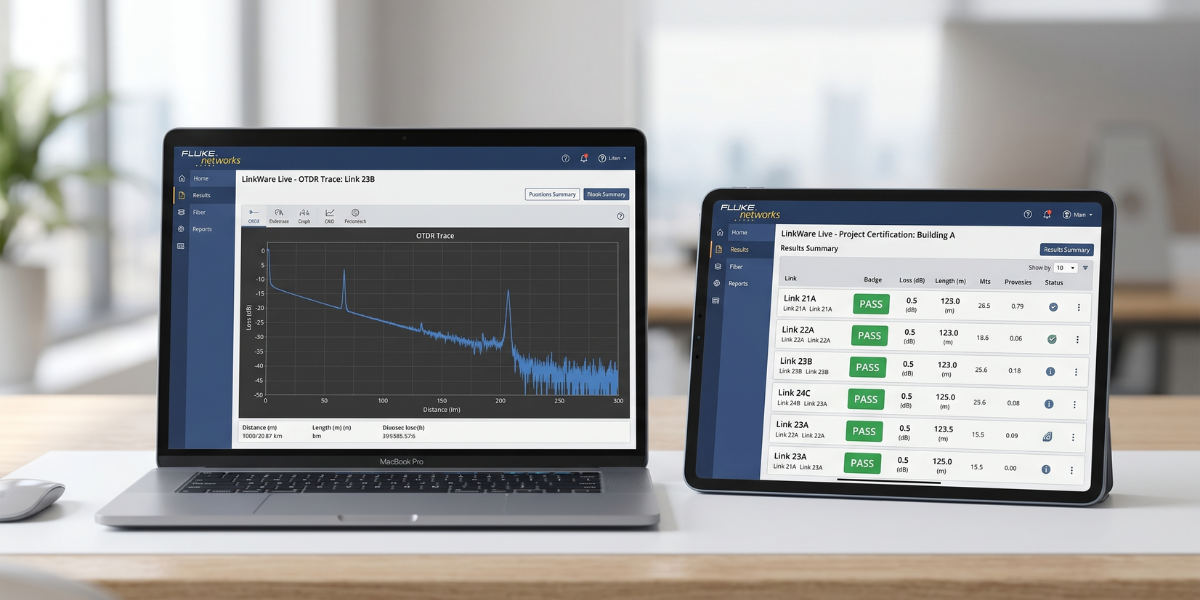

¿Cómo se ve un reporte de certificación profesional?
Un reporte generado con Fluke LinkWare Live es el documento que el instalador entrega al cliente como evidencia de que el proyecto fue ejecutado correctamente. Es también el respaldo legal ante un reclamo de garantía o una fiscalización de obra.
Un reporte completo incluye:
Nombre del enlace, fecha, operador certificador y número de proyecto.
Por canal, con el estándar aplicado (TIA-568, ISO/IEC 11801).
Gráfica completa de cada tramo con eventos identificados.
Del técnico certificador con fecha y hora de la medición.
Este documento es el que protege al instalador ante un reclamo futuro. Sin él, cualquier problema en la red después de la entrega puede imputarse a la instalación, aunque el fallo sea del equipo activo del cliente.
Lista de verificación antes de certificar
Antes de iniciar las pruebas, confirma que todo está en orden:
- Conectores limpiados con kit de limpieza certificado
- Inspección visual con microscopio o video inspector
- OTDR configurado con parámetros correctos de fibra (índice de refracción, longitud de onda)
- Estándar de prueba definido (TIA-568.3-D o ISO/IEC 11801)
- Fibras de lanzamiento (launch cables) en ambos extremos
- Equipos de medición con calibración vigente
- Nombre del técnico, fecha y número de proyecto documentados
- Radio de curvatura de fibra respetado en toda la ruta
Certifica bien o vuelve a hacer el trabajo
La certificación de fibra óptica no es burocracia: es la diferencia entre un proyecto que resiste auditorías, activa garantías de fabricante y protege tu reputación — y uno que genera problemas meses después. En Suptelcom contamos con stock local de fibra Panduit y equipos Fluke Networks, soporte técnico especializado y acompañamiento comercial en Quito, Guayaquil, Cuenca y Ambato.
